Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

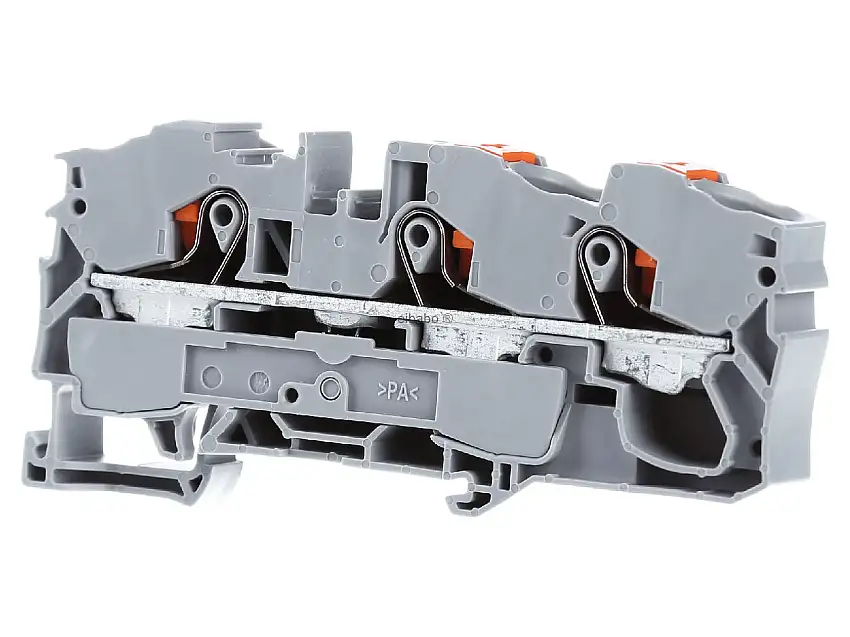

3-Leiter-Durchgangsklemme 16qmm, grau 2216-1301 – WAGO – 4055143732789: 3-Leiter-Durchgangsklemme mit Drücker 16 mm² mit Prüföffnung seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 16,00 mm² grau Durchgangsklemme Serie 2216 mit Drücker Die Durchgangsklemme hat die Artikelnummer 2216-1301 und ermöglicht eine einfache und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (12 x 91,8 x 43,7) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 0,5 mm² bis 16 mm². Über einen Drücker wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Technische Daten:
Bemessungsstrom In 76 A, Bemessungsspannung 800 V, Anzahl der Etagen 1, Anzahl der Klemmstellen je Etage 3, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur 105 °C, Breite 12 mm, Höhe 91,8 mm, Tiefe 37,1 mm, Explosionsgeprüfte Ausführung “Ex e“ ja, Abschlussplatte erforderlich ja, Farbe grau, Etagen intern gebrückt nein
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 800 V |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 12 mm |
| Höhe | 91,8 mm |
| Tiefe | 37,1 mm |
| Explosionsgeprüfte Ausführung „Ex e“ | ja |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
