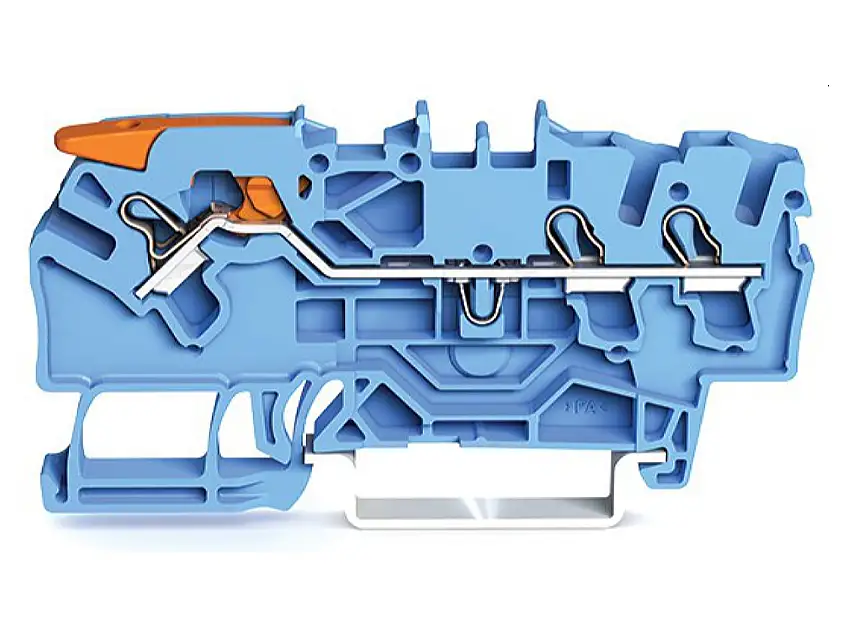

3-Leiter-Durchgangsklemme 2,5qmm, blau 2102-1304

Beschreibung

Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.

Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

3-Leiter-Durchgangsklemme 2,5qmm, blau 2102-1304 – WAGO – 4055143741804: 3-Leiter-Durchgangsklemme mit Hebel und Push-in CAGE CLAMP® 2,5 mm² mit Prüföffnung für Anwendungen Ex i geeignet seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 2,50 mm² blau Durchgangsklemme Serie 2102 mit Betätigungswerkzeug Die Durchgangsklemme hat die Artikelnummer 2102-1304 und ermöglicht eine schnelle und sichere Verdrahtung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (5,2 x 72,2 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² gemacht. Durch einen Hebel wie auch ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Daten:
Bemessungsstrom In 24 A, Bemessungsspannung 800 V, Anzahl der Etagen 1, Anzahl der Klemmstellen je Etage 3, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur 105 °C, Breite 5,2 mm, Höhe 72,2 mm, Tiefe 32,89999999 mm, Explosionsgeprüfte Ausführung “Ex e“ ja, Abschlussplatte erforderlich ja, Farbe blau, Etagen intern gebrückt nein
