Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

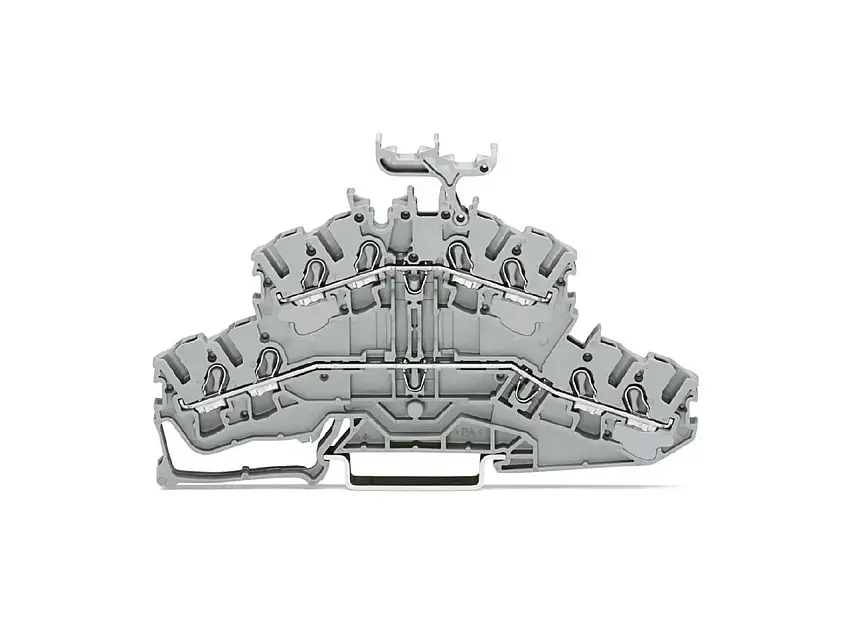

4-Leiter-Doppelstockklemme 2002-2431 – WAGO – 4050821144878: 4-Leiter-Doppelstockklemme Durchgangs-/Durchgangsklemme L/L mit Beschriftungsträger für Tragschiene 35 x 15 und 35 x 7,5 2,5 mm² Push-in CAGE CLAMP® 2,50 mm² grau Doppelstockklemme Serie 2002, grau Die Doppelstockklemme mit der Artikelnummer 2002-2431 bietet eine saubere Elektroinstallation. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Technische Daten:
Bemessungsstrom In 24 A, Bemessungsspannung 800 V, Anzahl der Etagen 2, Anzahl der Klemmstellen je Etage 4, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur 105 °C, Breite 5,2 mm, Höhe 105,1 mm, Tiefe 62,7 mm, Explosionsgeprüfte Ausführung “Ex e“ ja, Abschlussplatte erforderlich ja, Farbe grau, Etagen intern gebrückt nein
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 800 V |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 4 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 5,2 mm |
| Höhe | 105,1 mm |
| Tiefe | 62,7 mm |
| Explosionsgeprüfte Ausführung „Ex e“ | ja |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
