Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

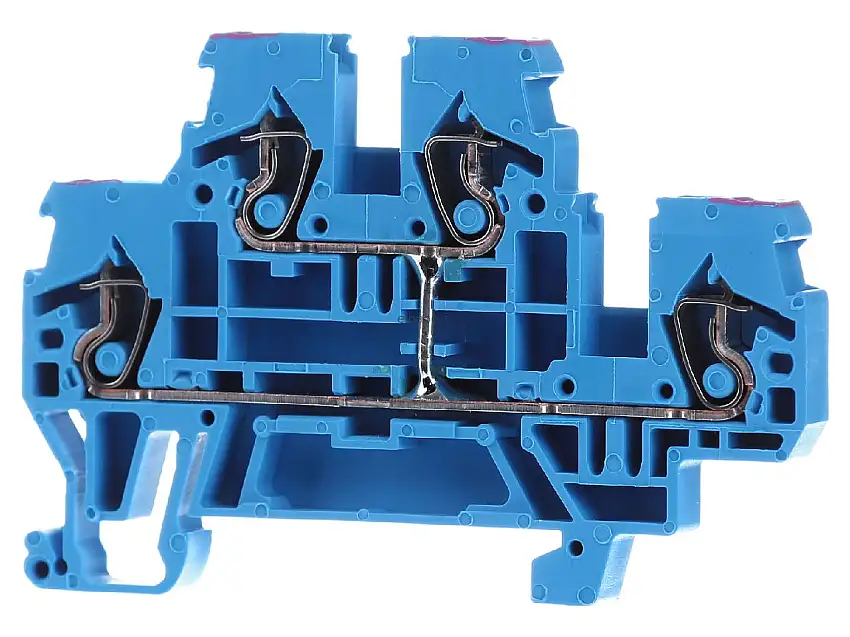

Doppelstockklemme 0,08-2,5/4qmm bl N 870-509 – WAGO – 4045454094447: Doppelstockklemme 4-Leiter-Durchgangsklemme N für Anwendungen Ex i geeignet intern gebrückt Leitereinführung violett bedruckt für Tragschiene 35 x 15 und 35 x 7,5 2,5 mm² CAGE CLAMP® 2,50 mm² blau Doppelstockklemme Serie 870, blau Die Doppelstockklemme hat die Artikelnummer 870-509 und bietet eine ordentliche Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart eignet sich die Doppelstockklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².
Technische Daten:
Bemessungsstrom In 24 A, Bemessungsspannung 500 V, Anzahl der Etagen 2, Anzahl der Klemmstellen je Etage 2, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur 105 °C, Breite 5 mm, Höhe 70 mm, Tiefe 40 mm, Explosionsgeprüfte Ausführung “Ex e“ nein, Abschlussplatte erforderlich ja, Farbe blau, Etagen intern gebrückt ja
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 500 V |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 5 mm |
| Höhe | 70 mm |
| Tiefe | 40 mm |
| Explosionsgeprüfte Ausführung „Ex e“ | nein |
| Abschlussplatte erforderlich | ja |
| Farbe | blau |
| Etagen intern gebrückt | ja |
