Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

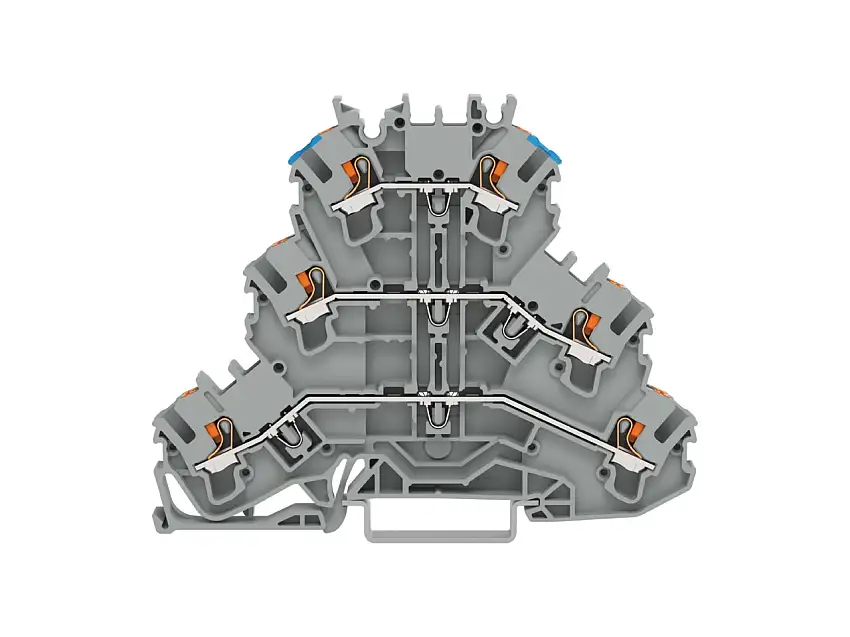

Dreistockklemme mit Drücker, grau 2202-3203 – WAGO – 4066966194043: Dreistockklemme mit Drücker Durchgangs-/Durchgangs-/Durchgangsklemme L/L/N ohne Beschriftungsträger für Anwendungen Ex e II geeignet Leitereinführung OG, blau bedruckt für Tragschiene 35 x 15 und 35 x 7,5 2,5 mm² Push-in CAGE CLAMP® 2,50 mm² grau Dreistockklemme Serie 2202, grau Die Dreistockklemme (Artikelnummer 2202-3203) bietet eine saubere Elektroinstallation. Diese Dreistockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Dreistockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Technische Daten:
Bemessungsstrom In 22 A, Bemessungsspannung 500 V, Anzahl der Etagen 3, Anzahl der Klemmstellen je Etage 2, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur 105 °C, Breite 5,2 mm, Höhe 93,6 mm, Tiefe 69,5 mm, Explosionsgeprüfte Ausführung “Ex e“ nein, Abschlussplatte erforderlich ja, Farbe grau, Etagen intern gebrückt nein
| Bemessungsstrom In | 22 A |
| Bemessungsspannung | 500 V |
| Anzahl der Etagen | 3 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 5,2 mm |
| Höhe | 93,6 mm |
| Tiefe | 69,5 mm |
| Explosionsgeprüfte Ausführung „Ex e“ | nein |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
