Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

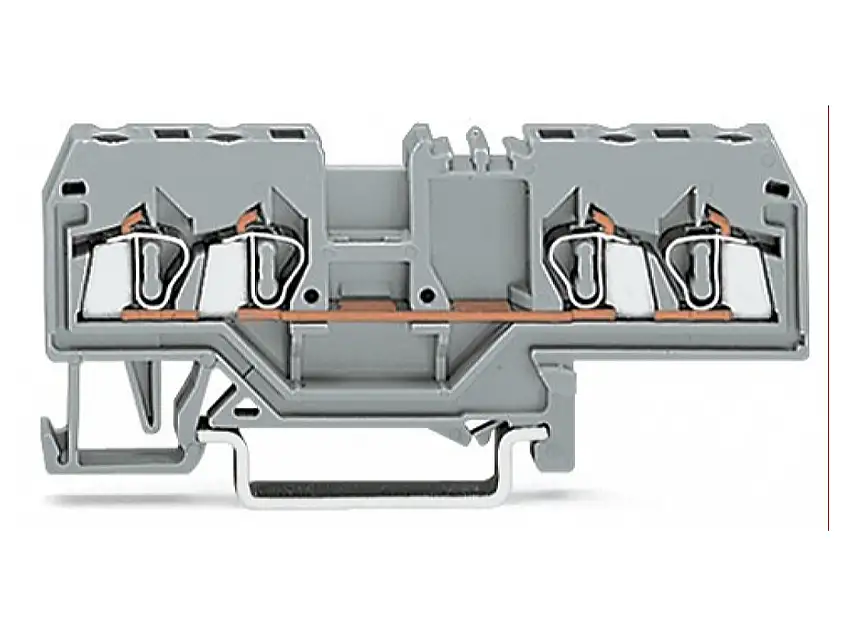

Durchgangsklemme 0,08-2,5mmq orange 280-603 – WAGO – 4044918311113: 4-Leiter-Durchgangsklemme 2,5 mm² mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 CAGE CLAMP® 2,50 mm² orange Durchgangsklemme Serie 280 mit CAGE CLAMP® Bei dieser Durchgangsklemme mit der Artikelnummer 280-603 steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.
Technische Daten:
Bemessungsstrom In 20 A, Bemessungsspannung 800 V, Anzahl der Etagen 1, Anzahl der Klemmstellen je Etage 4, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur 105 °C, Breite 5 mm, Höhe 75 mm, Tiefe 28 mm, Explosionsgeprüfte Ausführung “Ex e“ nein, Abschlussplatte erforderlich ja, Farbe orange, Etagen intern gebrückt nein
| Bemessungsstrom In | 20 A |
| Bemessungsspannung | 800 V |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 5 mm |
| Höhe | 75 mm |
| Tiefe | 28 mm |
| Explosionsgeprüfte Ausführung „Ex e“ | nein |
| Abschlussplatte erforderlich | ja |
| Farbe | orange |
| Etagen intern gebrückt | nein |
