Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

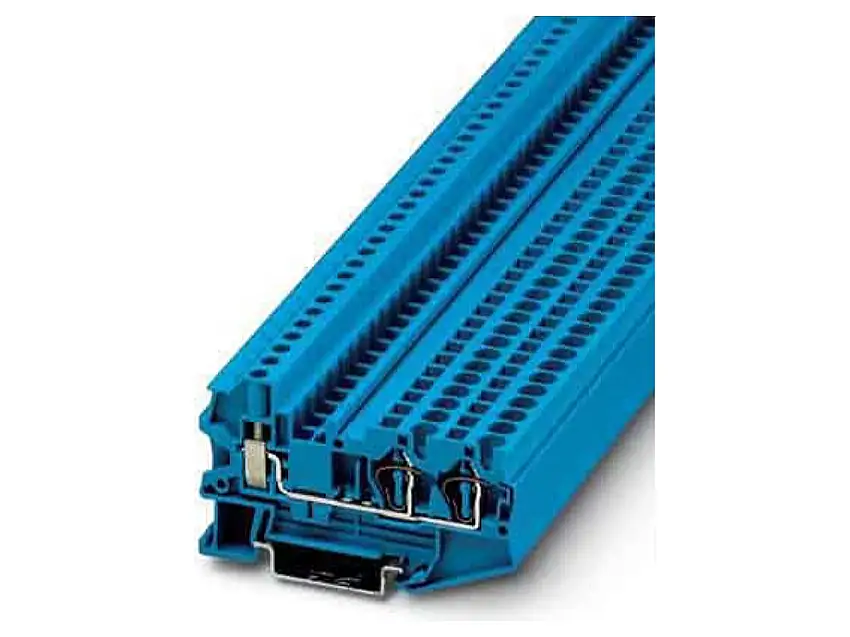

Durchgangsreihenklemme STU 4-TWIN BU – Phoenix – 3033061 – 4046356052603: Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,08 mm² – 6 mm², Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² – 6 mm², Montage: NS 35/7,5, NS 35/15, Farbe: blau
Technische Daten:
Bemessungsstrom In 32 A, Bemessungsspannung 800 V, Anzahl der Etagen 1, Anzahl der Klemmstellen je Etage 3, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers sonstige, Betriebstemperatur -60..105 °C, Breite 6,2 mm, Höhe 74,4 mm, Tiefe 42,8 mm, Explosionsgeprüfte Ausführung “Ex e“ nein, Abschlussplatte erforderlich ja, Farbe blau, Etagen intern gebrückt ja
| Bemessungsstrom In | 32 A |
| Bemessungsspannung | 800 V |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | sonstige |
| Betriebstemperatur | -60..105 °C |
| Breite | 6,2 mm |
| Höhe | 74,4 mm |
| Tiefe | 42,8 mm |
| Explosionsgeprüfte Ausführung „Ex e“ | nein |
| Abschlussplatte erforderlich | ja |
| Farbe | blau |
| Etagen intern gebrückt | ja |
