Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

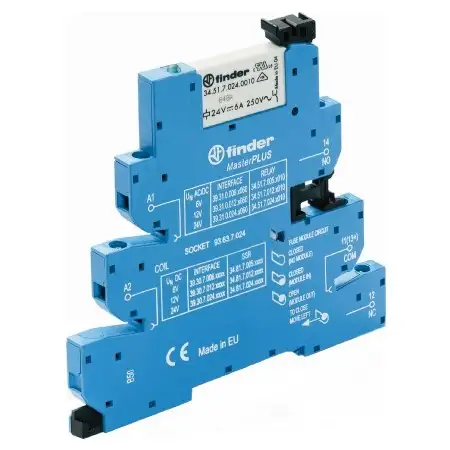

EMR-Koppelrelais MasterPLUS 39.31.0.006.0060 – Finder – 8012823353753: MasterPLUS schmales Koppelrelais für DIN-Schiene, mit Schraubanschlüssen, modular aufgebaut, 1 Wechsler für 6 A Kontaktmaterial AgNi, universell als Koppelrelais im Eingang zur SPS oder im Ausgang der SPS einsetzbar zur Ansteuerung von Aktoren, LED-Anzeige, Klemmen A1 oder A2 und 11 sind brückbar, Ausgangssicherungsmodul Typ 093.63 für 5 x 20 mm Feinsicherungen anstelle des Blindstopfens einsetzbar, Spulenspannung 6 V AC/DC
Technische Daten:
Komplettgerät mit Sockel ja, Mit abnehmbaren Klemmen nein, Mit LED-Anzeige ja, Bemessungssteuerspeisespannung Us bei DC 6 V, Spannungsart zur Betätigung AC/DC, Antrieb, Polung ungepolt, Schaltverhalten des Antriebs monostabil, Anzahl der Kontakte als Wechsler 1, Art des Schaltkontaktes Einfachkontakt, Mit zwangsgeführten Kontakten nein, Werkstoff des Kontakteinsatzes Thermoplast, Werkstoff des Kontaktes sonstige, Werkstoff der Kontaktbeschichtung unbehandelt, Spannungsart der Betriebsspannung AC/DC, Betriebsspannung bei AC 50 Hz 6 V, Betriebsspannung bei AC 60 Hz 6 V, Betriebsspannung bei DC 6 V, Nennstrom 6 A, Max. Einschaltstrom 10 A, Schutzart (IP) IP20, Breite 6,2 mm, Höhe 94,3 mm, Tiefe 90,7 mm
| Komplettgerät mit Sockel | ja |
| Mit abnehmbaren Klemmen | nein |
| Mit LED-Anzeige | ja |
| Bemessungssteuerspeisespannung Us bei DC | 6 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | ungepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | nein |
| Werkstoff des Kontakteinsatzes | Thermoplast |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | unbehandelt |
| Spannungsart der Betriebsspannung | AC/DC |
| Betriebsspannung bei AC 50 Hz | 6 V |
| Betriebsspannung bei AC 60 Hz | 6 V |
| Betriebsspannung bei DC | 6 V |
| Nennstrom | 6 A |
| Max. Einschaltstrom | 10 A |
| Schutzart (IP) | IP20 |
| Breite | 6,2 mm |
| Höhe | 94,3 mm |
| Tiefe | 90,7 mm |
