Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

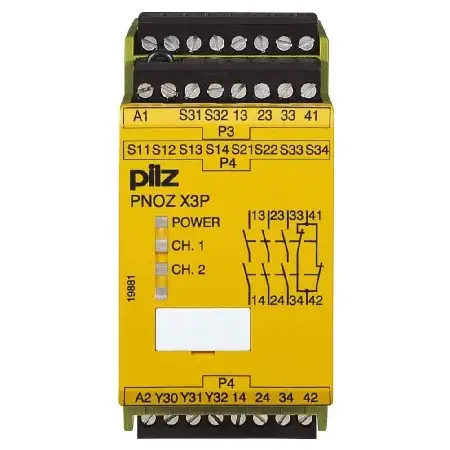

Not-Aus-Schaltgerät 24DC24AC 3n/o1n/c1so PNOZ X3P C #787310 – Pilz – 787310 – 4046548008456: Sicherheitsschaltgerät (standalone) Eingänge: 1/2-kanalige Beschaltung mit/ohne Querschlußerkennung Ausgänge: 3S, 1Ö, 1HL. Automatischer/überwachter Start UB 24V AC/DC, Breite: 45mm, steckbare Federkraftklemmen. Überwachung von Not-Halt, Schutztüren.
Technische Daten:
Ausführung Grundgerät, Tragschienenmontage möglich ja, Mit abnehmbaren Klemmen nein, Spannungsart der Versorgungsspannung DC, Versorgungsspannung bei AC 50 Hz 24 V, Versorgungsspannung bei AC 60 Hz 24 V, Versorgungsspannung bei DC 24 V, Geeignet zur Überwachung von NOT-AUS-Kreisen ja, Geeignet zur Überwachung von Ventilen nein, Geeignet zur Überwachung von Magnetschaltern nein, Auswertung der Eingänge ein- und zweikanalig, Mit Starteingang ja, Mit Rückführkreis ja, Breite 45 mm, Höhe 101 mm, Tiefe 121 mm, Mit TÜV-Zulassung ja
| Ausführung | Grundgerät |
| Tragschienenmontage möglich | ja |
| Mit abnehmbaren Klemmen | nein |
| Spannungsart der Versorgungsspannung | DC |
| Versorgungsspannung bei AC 50 Hz | 24 V |
| Versorgungsspannung bei AC 60 Hz | 24 V |
| Versorgungsspannung bei DC | 24 V |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | ja |
| Geeignet zur Überwachung von Ventilen | nein |
| Geeignet zur Überwachung von Magnetschaltern | nein |
| Auswertung der Eingänge | ein- und zweikanalig |
| Mit Starteingang | ja |
| Mit Rückführkreis | ja |
| Breite | 45 mm |
| Höhe | 101 mm |
| Tiefe | 121 mm |
| Mit TÜV-Zulassung | ja |
