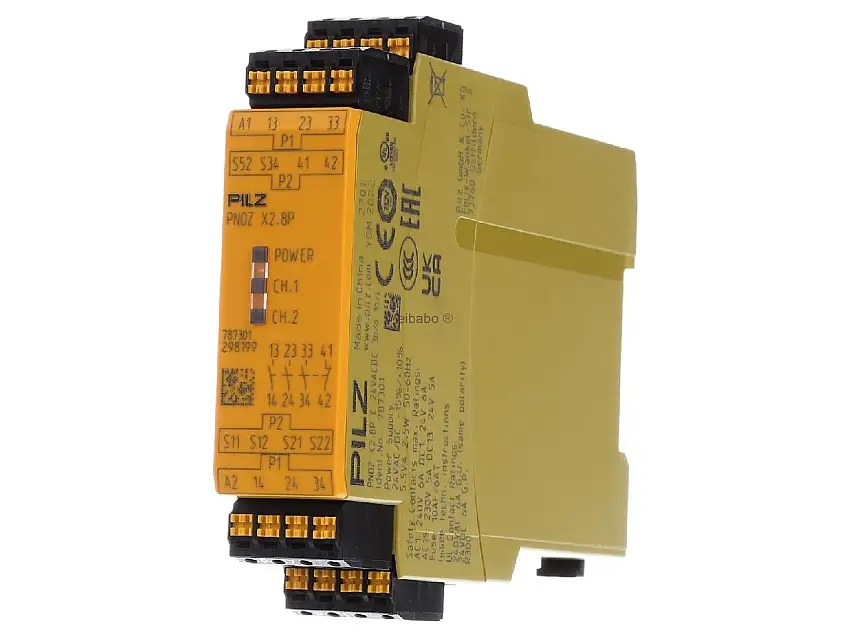

Not-Aus-Schaltgerät 24VACDC 3S,1Ö PNOZ X2.8P C #787301 – Pilz – 787301 – 4046548008531: Sicherheitsschaltgerät (standalone) Eingänge: 1/2-kanalige Beschaltung mit/ohne Querschlußerkennung Ausgänge: 3S, 1Ö. Automatischer/manueller Start UB 24V AC/DC, Breite: 22,5mm, steckbare Federkraftklemmen. Überwachung von Not-Halt, Schutztüren.
Technische Daten:
Ausführung Grundgerät, Tragschienenmontage möglich ja, Mit abnehmbaren Klemmen nein, Spannungsart der Versorgungsspannung AC/DC, Versorgungsspannung bei AC 50 Hz 24 V, Versorgungsspannung bei AC 60 Hz 24 V, Versorgungsspannung bei DC 24 V, Geeignet zur Überwachung von NOT-AUS-Kreisen ja, Geeignet zur Überwachung von Ventilen nein, Geeignet zur Überwachung von Magnetschaltern nein, Auswertung der Eingänge ein- und zweikanalig, Mit Starteingang ja, Mit Mutingfunktion nein, Mit Rückführkreis nein, Performance Level nach EN ISO 13849-1 Level e, Mit Zulassung für BG BIA nein, Mit Zulassung nach UL ja, Breite 22,5 mm, Höhe 101 mm, Tiefe 121 mm, Mit TÜV-Zulassung ja
| Ausführung | Grundgerät |
| Tragschienenmontage möglich | ja |
| Mit abnehmbaren Klemmen | nein |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung bei AC 50 Hz | 24 V |
| Versorgungsspannung bei AC 60 Hz | 24 V |
| Versorgungsspannung bei DC | 24 V |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | ja |
| Geeignet zur Überwachung von Ventilen | nein |
| Geeignet zur Überwachung von Magnetschaltern | nein |
| Auswertung der Eingänge | ein- und zweikanalig |
| Mit Starteingang | ja |
| Mit Mutingfunktion | nein |
| Mit Rückführkreis | nein |
| Performance Level nach EN ISO 13849-1 | Level e |
| Mit Zulassung für BG BIA | nein |
| Mit Zulassung nach UL | ja |
| Breite | 22,5 mm |
| Höhe | 101 mm |
| Tiefe | 121 mm |
| Mit TÜV-Zulassung | ja |
