Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

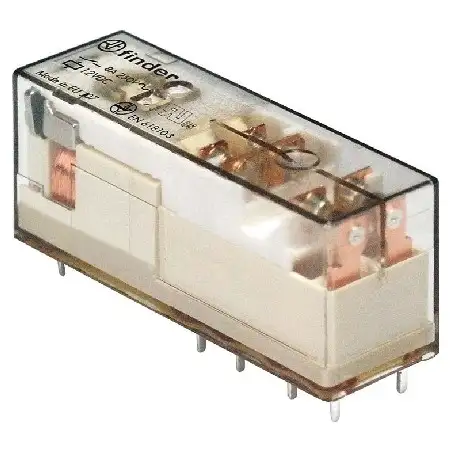

Relais 3S/1Ö, 8A, 24V DC 50.14.9.024.4310 – Finder – 8012823416021: Printrelais mit zwangsgeführten Kontakten nach EN 61810-3, Typ A, 3 Schließer/1 Öffner für 8 A, Kontaktpinraster 5 mm, Kontaktmaterial AgSnO2, Versorgungsspannung 24 V DC, Spulenwiderstand 720 Ohm. Spulenleistung 0,8 W. Relaisschutzart RT III
Technische Daten:
Komplettgerät mit Sockel nein, Mit abnehmbaren Klemmen nein, Mit LED-Anzeige nein, Bemessungssteuerspeisespannung Us bei DC 24 V, Spannungsart zur Betätigung DC, Antrieb, Polung ungepolt, Schaltverhalten des Antriebs monostabil, Anzahl der Kontakte als Öffner 1, Anzahl der Kontakte als Schließer 3, Art des Schaltkontaktes Einfachkontakt, Mit zwangsgeführten Kontakten ja, Werkstoff des Kontakteinsatzes Thermoplast, Werkstoff des Kontaktes sonstige, Werkstoff der Kontaktbeschichtung unbehandelt, Spannungsart der Betriebsspannung DC, Betriebsspannung bei DC 24 V, Nennstrom 8 A, Max. Einschaltstrom 15 A, Schutzart (IP) IP67, Schutzart (RT) nach IEC 61810-7 RT III, Breite 13 mm, Höhe 16,5 mm, Tiefe 40 mm
| Komplettgerät mit Sockel | nein |
| Mit abnehmbaren Klemmen | nein |
| Mit LED-Anzeige | nein |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Antrieb, Polung | ungepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 3 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | ja |
| Werkstoff des Kontakteinsatzes | Thermoplast |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | unbehandelt |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 24 V |
| Nennstrom | 8 A |
| Max. Einschaltstrom | 15 A |
| Schutzart (IP) | IP67 |
| Schutzart (RT) nach IEC 61810-7 | RT III |
| Breite | 13 mm |
| Höhe | 16,5 mm |
| Tiefe | 40 mm |
