Sicherheitsrelais 6Fkt 1Kreis 1S1Ö 1T XPSUAB11CC

Beschreibung

Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.

Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

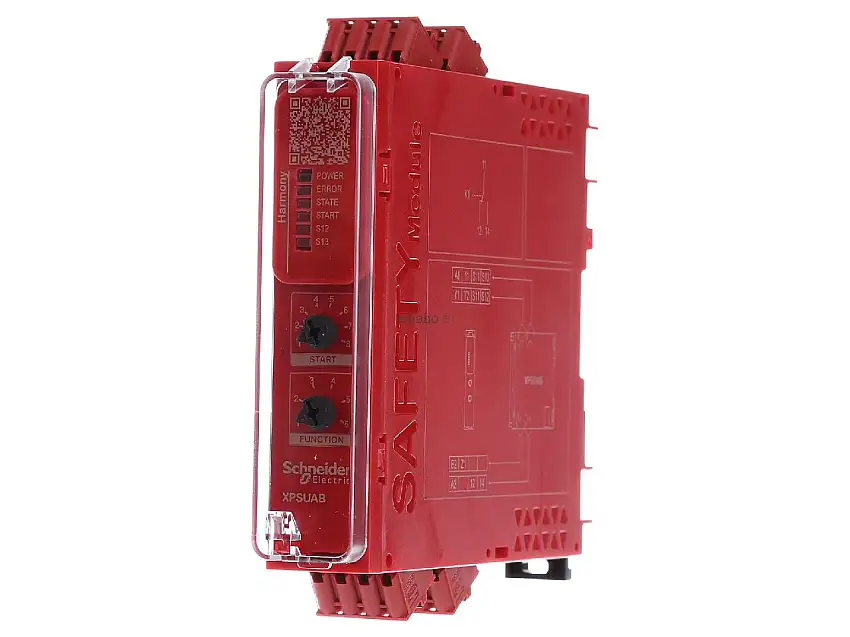

Sicherheitsrelais 6Fkt 1Kreis 1S1Ö 1T XPSUAB11CC – Schneider Electric – 3606489601560: Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt der benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß im Fehlerfall Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Aus 6 wählbaren Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions-, Magnetschaltern, Zweihandbedienung Typ IIIA, elektronische PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 1 sicheren Relais-Wechslerkontakt und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Die Versorgungsspannung beträgt 24 VAC sowie 24 VDC und die Anschlüsse erfolgen über abziehbare Federzugklemmen. Anwendung bis zum Sicherheitsniveau SIL1 lassen sich realisieren. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.

Technische Daten:
Ausführung Grundgerät, Tragschienenmontage möglich ja, Mit abnehmbaren Klemmen ja, Spannungsart der Versorgungsspannung DC, Versorgungsspannung bei AC 50 Hz 24 V, Versorgungsspannung bei AC 60 Hz 24 V, Versorgungsspannung bei DC 24 V, Geeignet zur Überwachung von NOT-AUS-Kreisen ja, Geeignet zur Überwachung von Ventilen nein, Geeignet zur Überwachung von Magnetschaltern ja, Auswertung der Eingänge einkanalig, Leistungsaufnahme 1,1 W, Mit Starteingang ja, Mit Mutingfunktion nein, Mit Rückführkreis nein, Rückfallverzögerung 0 s, Steuerspannungsart 1 DC, Steuerspannung 1 24 V, Steuerspannungsart 2 DC, Steuerspannung 2 24 V, Spannungsart der Betriebsspannung DC, Betriebsspannung bei DC 24 V, Bemessungsschaltstrom 1,1 A, Sicherheitstyp nach IEC 61496-1 1, Stoppkategorie nach IEC 60204 0, Performance Level nach EN ISO 13849-1 Level c, SIL nach IEC 61508 1, Mit Zulassung für BG BIA nein, Mit Zulassung nach UL ja, Breite 22,5 mm, Höhe 100 mm, Tiefe 120 mm, Mit TÜV-Zulassung ja
