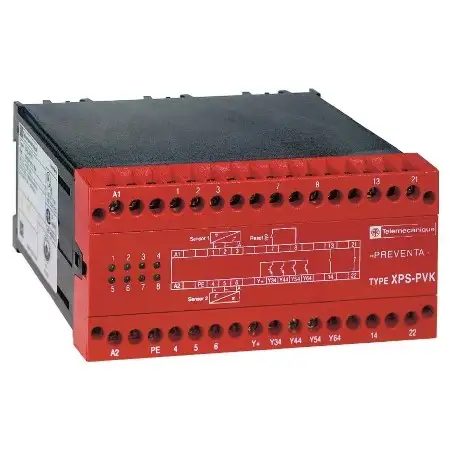

Ventilüberwachung 115VAC XPSPVK3484

Beschreibung

Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.

Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

Ventilüberwachung 115VAC XPSPVK3484 – Schneider Electric – 3389110727944: Preventa Sicherheitsrelais XPS. Sicherheitsbaustein zur dynamischen Überwachung von Pressensicherheitsventilen an mechanischen Pressen, bei der die Überwachung von Kupplungs- und Bremssteuerungen dynamisch erfolgen muss. Die Ansteuerung der Kupplungs-/Bremssteuerung wird in der Regel durch ein Doppel-Magnetventil vorgenommen, das die Funktion von zwei spearaten Ventilen in einem Gehäuse bereitstellt. Dieser Sicherheitsbaustein überprüft an 3 Punkten des Hubzyklus die ordnungsgemäße Funktion des Sicherheitsvenils: oberer Totpunkt, Übernahmepunkt und Hubende. Die Versorgungsspannung beträgt 115 VAC.

Technische Daten:
Ausführung Grundgerät, Tragschienenmontage möglich ja, Mit abnehmbaren Klemmen nein, Spannungsart der Versorgungsspannung DC, Versorgungsspannung bei AC 50 Hz 115 V, Versorgungsspannung bei AC 60 Hz 115 V, Versorgungsspannung bei DC 24 V, Geeignet zur Überwachung von NOT-AUS-Kreisen nein, Geeignet zur Überwachung von Ventilen ja, Geeignet zur Überwachung von Magnetschaltern nein, Leistungsaufnahme 1,1 W, Mit Starteingang nein, Mit Mutingfunktion nein, Mit Rückführkreis nein, Rückfallverzögerung 0..0,04 s, Steuerspannungsart 1 DC, Steuerspannung 1 24 V, Steuerspannungsart 2 DC, Steuerspannung 2 24 V, Spannungsart der Betriebsspannung DC, Betriebsspannung bei DC 24 V, Bemessungsschaltstrom 1,1 A, Sicherheitstyp nach IEC 61496-1 1, Stoppkategorie nach IEC 60204 sonstige, Performance Level nach EN ISO 13849-1 Level e, SIL nach IEC 61508 3, Mit Zulassung für BG BIA nein, Mit Zulassung nach UL ja, Breite 152 mm, Höhe 73 mm, Tiefe 118 mm, Mit TÜV-Zulassung ja
