Beschreibung
Sicherheits- und Gefahrenhinweise
Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Beachten Sie zusätzlich aktuellere Sicherheitshinweise und Vorschriften zu den Produkten auf der Herstellerseite bzw. der dort befindlichen Produktbeschreibungen und Installationshinweise.
Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).

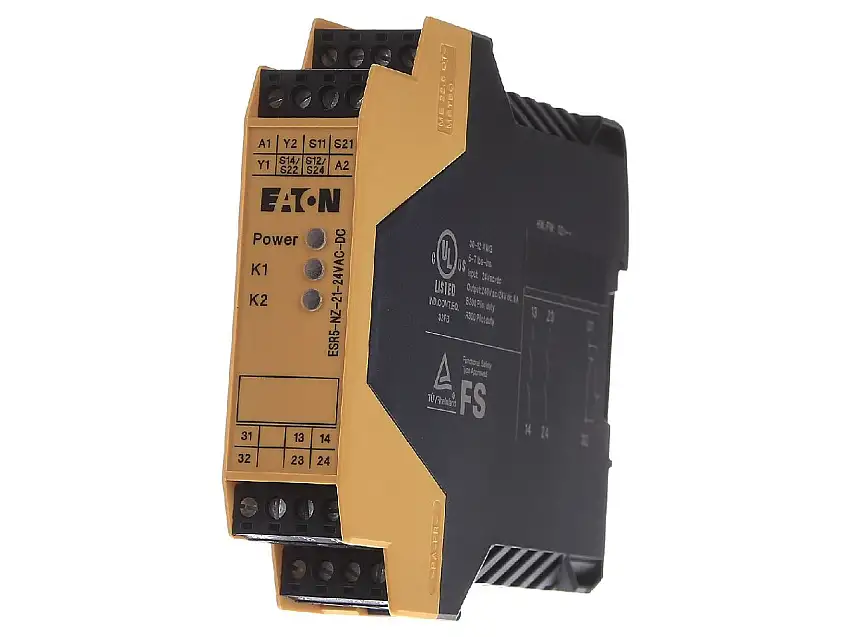

Zweihand-Relais ESR5-NZ-21-24VAC-DC – Eaton – 118703 – 4015081168439: Zweihandrelais zweikanalig, zur Realisierung der Grundfunktionen Schutztür und Zweihandfunktion, Versorgungsspannung 24VDC oder 24VAC 50/60Hz, 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 1 Meldestrompfad, Sammelschienenabdeckung nach EN 50274 mit vertikaler Betätigung von vorne finger- und handrückensicher, geeignet für Anwendungen nach EN574 TypIIIC, Kat. 4 gemäß EN 954-1 / PL e gemäß EN ISO 13849-1 / SILCL 3 gemäß IEC 62061 / SIL 3 gemäß IEC 61508, Schutzart IP20, Installationsort mindestens IP54, TÜV getestet, Bemessungsstoßspannung 6 kV / sichere Trennung, verstärkte Isolierung
Technische Daten:
Tragschienenmontage möglich ja, Mit abnehmbaren Klemmen ja, Spannungsart der Versorgungsspannung AC/DC, Versorgungsspannung bei AC 50 Hz 24 V, Versorgungsspannung bei AC 60 Hz 24 V, Versorgungsspannung bei DC 24 V, Mit Rückführkreis ja, Mit Starteingang nein, Steuerspannungsart 1 AC/DC, Steuerspannung 1 24 V, Steuerspannungsart 2 AC/DC, Steuerspannung 2 24 V, Spannungsart der Betriebsspannung AC/DC, Betriebsspannung bei AC 50 Hz 24 V, Betriebsspannung bei AC 60 Hz 24 V, Betriebsspannung bei DC 24 V, Bemessungsschaltstrom 5 A, Geeignet für Sicherheitsfunktionen ja, SIL nach IEC 61508 3, Performance Level nach EN ISO 13849-1 Level e, Mit Zulassung für BG BIA nein, Mit Zulassung nach UL ja, Breite 22,5 mm, Höhe 99 mm, Tiefe 114,5 mm, Mit TÜV-Zulassung ja
| Tragschienenmontage möglich | ja |
| Mit abnehmbaren Klemmen | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung bei AC 50 Hz | 24 V |
| Versorgungsspannung bei AC 60 Hz | 24 V |
| Versorgungsspannung bei DC | 24 V |
| Mit Rückführkreis | ja |
| Mit Starteingang | nein |
| Steuerspannungsart 1 | AC/DC |
| Steuerspannung 1 | 24 V |
| Steuerspannungsart 2 | AC/DC |
| Steuerspannung 2 | 24 V |
| Spannungsart der Betriebsspannung | AC/DC |
| Betriebsspannung bei AC 50 Hz | 24 V |
| Betriebsspannung bei AC 60 Hz | 24 V |
| Betriebsspannung bei DC | 24 V |
| Bemessungsschaltstrom | 5 A |
| Geeignet für Sicherheitsfunktionen | ja |
| SIL nach IEC 61508 | 3 |
| Performance Level nach EN ISO 13849-1 | Level e |
| Mit Zulassung für BG BIA | nein |
| Mit Zulassung nach UL | ja |
| Breite | 22,5 mm |
| Höhe | 99 mm |
| Tiefe | 114,5 mm |
| Mit TÜV-Zulassung | ja |
